新品推介 Case
Case 电能质量综合治理产品
电能质量综合治理产品
日期: 2016-03-07
浏览次数: 8655

(1). 有源电力滤波器(APF)

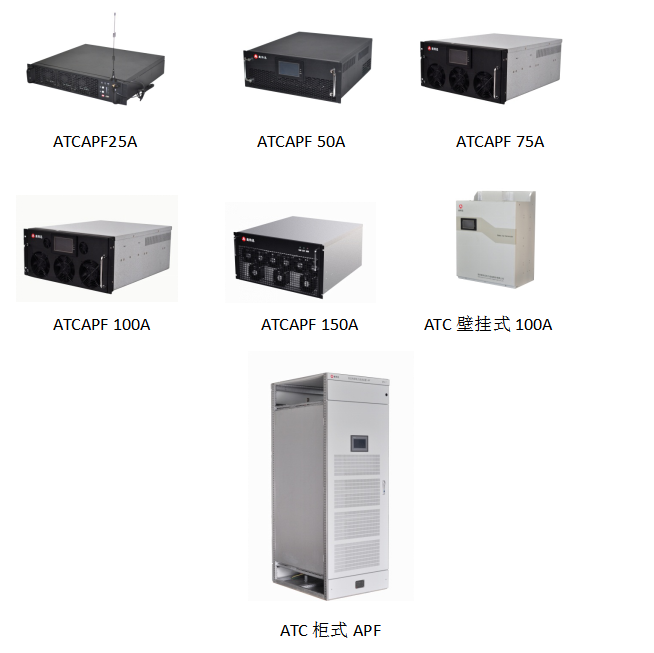

产品图片

电能质量综合治理产品

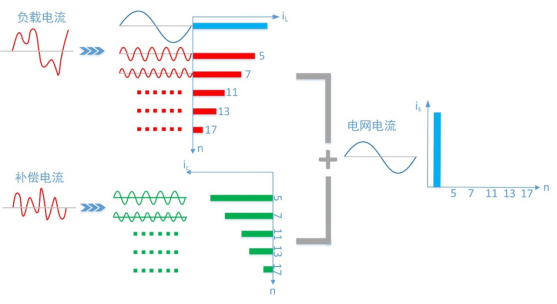

工作原理

       有源滤波器通过外部电流互感器 CT,实时检测负载电流,DSP数字信号处理器对采集信号进行分解计算,提取出负载电流中的谐波成分,然后控制输出 PWM信号使IGBT工作,从而控制逆变器产生一个和负载谐波幅值大小相等、方向相反的电流注入到电网中,补偿谐波电流,实现滤波功能。

电能质量综合治理产品

产品特点:

   ◆多种补偿模式灵活配置

   ◆可补偿谐波、无功、三相不平衡,优先级可自由设置

   ◆瞬时响应时间<50μs,完全响应时间<5ms;

   ◆人性化人机交互界面,具备本地4.3英寸触摸屏监控,可通过界面实时观测系统的电能质量信息(电压、电流、功率因数等),也可进行本地启停操作。同时具备远      程通讯接口,可通过无线网络GPRS或者手机APP在远端实时监控、控制启停;

   ◆ 补偿过程全自动检测运行,发生故障时,设备自动切除,待故障恢复后,自动重新投入使用,无需任何人为干预;

   ◆ 模块化设计缩短供货周期且尺寸兼容性高,任何功率模块均可进行并联,并机组合自由灵活;

   ◆ 模块散热风机根据温度无极调速,随着输出容量、环温的变化,散热风机会自动调整风机转速,实现低噪音、低损耗。

技术参数:

电能质量综合治理产品



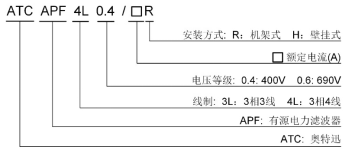

名称

400V

600V

ATCAPF25A/50A/65A/75A/100A/150A

ATCAPF50A/75A

系统参数

额定线电压

380V(-20%~20%)

690V(-15%~15%)

电网频率

50Hz±5Hz

整机效率

≥97%

供电系统结构

三相三线、三相四线

电路拓扑

三电平

性能指标

额定电流

25A、50A、65A、75A、100A、150A

50A、75A

补偿功能

谐波、无功、不平衡,优先级可配置

谐波补偿范围

2~50次任意次可选

无功补偿范围

从额定感性到额定容性连续可调(-1~1可调)

补偿率

≥98%

快速响应时间

<50us

响应时间

<5ms

保护功能

直流过压、输出过流、设备过热、电网过压、欠压保护等

噪声

<56dB

<65dB

结构参数

安装方式

机架式、壁挂式

机架式、壁挂式

尺寸:宽*深*高(mm)

442*546*88、448*576*176、448*576*176、465*613*220、465*613*220、539*613*266

448*596*176、465*613*266

净重(kg)

11.5、25、26、38、39、42

27、41

通讯监控功能

通讯接口

RS485、CAN、GPRS(选配)、WIFI(选配)

通讯协议

Modbus、CAN总线协议、TCP/UDP协议

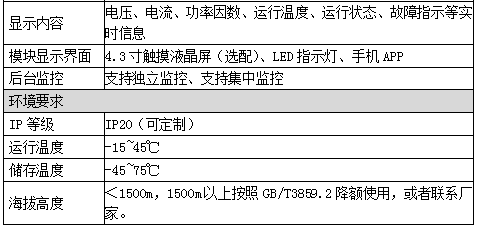

显示内容

电压、电流、功率因数、运行温度、运行状态、故障指示等实时信息

模块显示界面

4.3寸触摸液晶屏(选配)、LED指示灯、手机APP

后台监控

支持独立监控、支持集中监控

环境要求

IP等级

IP20(可定制)

运行温度

-15~45℃

储存温度

-45~75℃

海拔高度

<1500m,1500m以上按照GB/T3859.2降额使用,或者联系厂家。



(2). 静止无功发生器(SVG)

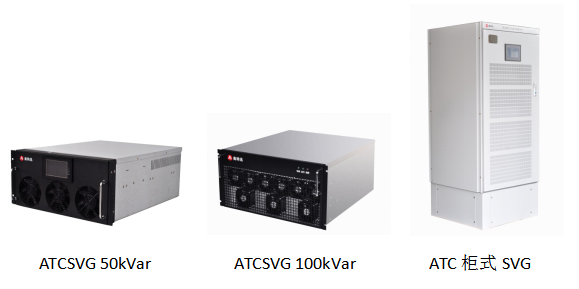

产品图片

电能质量综合治理产品

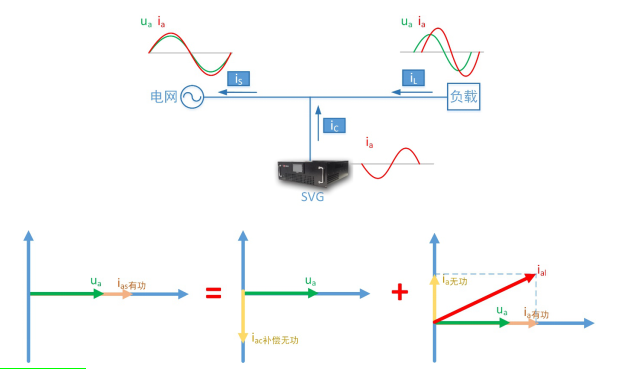

工作原理

       静止无功发生器以并联的方式接入电网,通过实时检测用户负载产生的无功电流成分,输出与其幅值相等且方向相反的无功电流,与用户负载产生的无功电流进行对消,从而达到补偿无功、提高功率因数的目的。

电能质量综合治理产品

产品特点:

   ◆ 多种补偿模式灵活配置

   ◆无功补偿功率因数可达0.99以上,线性补偿

   ◆ 谐波补偿(13次以下谐波)

   ◆无功、谐波混合补偿,优先级可设置

   ◆ 瞬时响应时间<50μs,完全响应时间<5ms;

   ◆人性化人机交互界面,具备本地4.3英寸触摸屏监控,可通过界面实时观测系统的电能质量信息(电压、电流、功率因数等),也可进行本地启停操作。同时具备远      程通讯接口,可通过无线网络GPRS在远端实时监控、控制启停,也可通过手机APP监控、控制启停;

   ◆补偿过程全自动检测运行,发生故障时,设备自动切除,待故障恢复后,自动重新投入使用,无需任何人为干预;

   ◆模块化设计缩短供货周期且尺寸兼容性高,任何功率模块均可进行并联,并机组合自由灵活,400V系统下最大并机容量高达500kvar;

   ◆ 组合方式灵活多样,可模块并机组柜、可壁挂、可与TSC混合使用;

   ◆模块散热风机根据温度无极调速,随着输出容量、环温的变化,散热风机会自动调整风机转速,实现低噪音、低损耗。

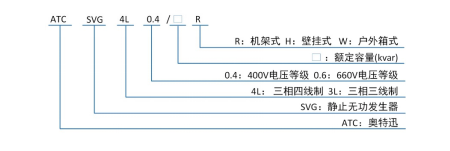

技术参数:

电能质量综合治理产品



电能质量综合治理产品

电能质量综合治理产品



(3). 配电台区电能质量综合治理装置

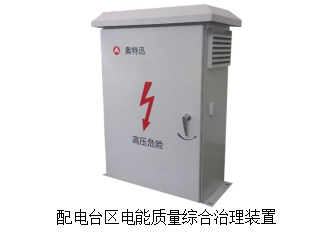

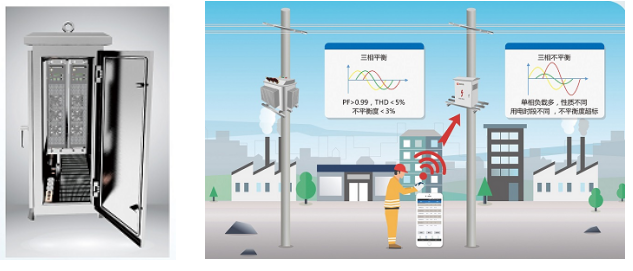

产品图片:

电能质量综合治理产品

工作原理:

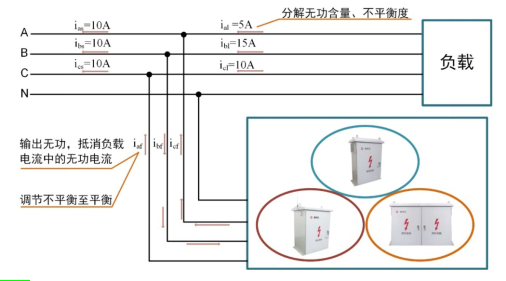

       装置通过外接电流互感器(CT)实时检测系统负载电流,并将系统电流信息发送给内部控制器,控制器根据电流信息判断系统是否处于不平衡状态,当检测到系统处于不平衡状态后,控制器会对电流信息进行详细的正序、负序、零序分析,计算出达到平衡状态时各相所需转换的电流值,然后输出脉冲信号,驱动IGBT动作,将不平衡电流从电流大的相转移到电流小的相,最后达到三相平衡状态。

电能质量综合治理产品

产品特点:

   ◆ 三倍中线电流补偿;

   ◆ 谐波治理、无功补偿、治理不平衡,多种补偿功能可自由灵活选择、配置;

   ◆ 插拔式免调试模块,无需断电,直接插拔,方便维护与扩容;

   ◆ 高功率密度紧凑华设计,使模块更轻巧,更有利于安装维护;

   ◆ 散热采用超低噪音风机并进行调速控制;

   ◆ 远端智能监控,设备配置智能wifi模块,可直接通过手机遥控、遥测,可选配远端GPRS后台监控

电能质量综合治理产品

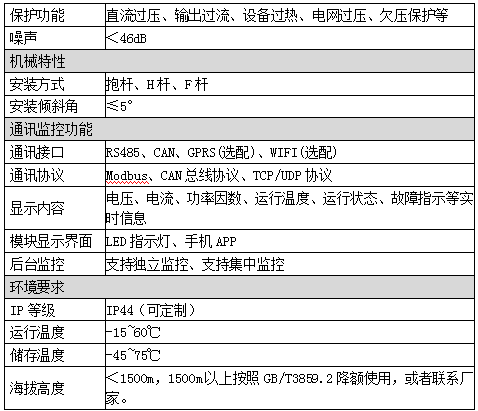

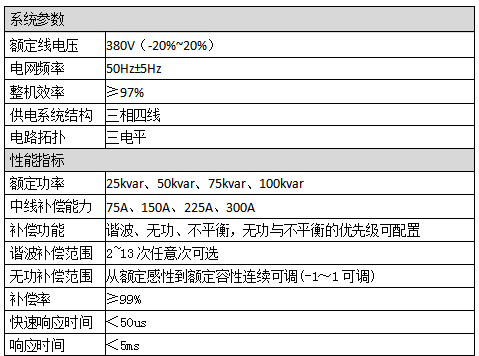

技术参数:

电能质量综合治理产品

电能质量综合治理产品




(4). 智慧型动态补偿装置(ASVGT)

产品图片:

电能质量综合治理产品

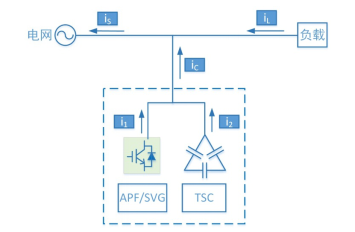

工作原理:

       智慧型动态补偿装置是将有源模块APF/SVG和无源模块TSC完美组合,实现无死角的连续补偿。TSC进行有级投切补偿,APF/SVG模块进行盲点覆盖,实现无级投切和连续补偿。

电能质量综合治理产品

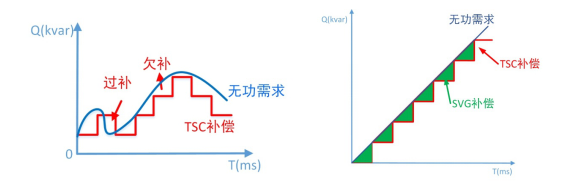

传统的TSC补偿为有级补偿,不能实现连续补偿,如图所示:

有源补偿器与TSC补偿混合后,TSC进行有级投切补偿,APF/SVG模块进行盲点覆盖,可实现近似等效无级投切,但该方式不能实现全功率下功率因数±1之间的调节。

电能质量综合治理产品

产品特点:

   ◆ 补偿效果较TSC补偿连续效果更好;

   ◆ ASVGT有SVG有源模块,所以可以实现谐波、无功,三相不平衡多功能补偿;

   ◆响应时间较TSC快,ASVGT 中的 SVG 体现出电力电子开关的优势,传统的 SVC 中,晶闸管仅为快速开关作用,无法体现出“高频快速投切”价值;

   ◆ 人性化人机交互界面,具备本地6英寸触摸屏监控,可通过界面实时观测系统的电能质量信息(电压、电流、功率因数等)、有源补偿的输出电流信息、无源的投        切信息,也可进行本地启停操作。同时具备远程通讯接口,可通过无线网络GPRS在远端实时监控、控制启停,也可通过手机APP监控、控制启停;

   ◆ 补偿过程全自动检测运行,发生故障时,设备自动切除,待故障恢复后,自动重新投入使用,无需任何人为干预;

   ◆有源模块出现故障且不可恢复后,无源TSC可采用手动控制方式继续工作;

   ◆模块散热风机根据温度无极调速,随着输出容量、环温的变化,散热风机会自动调整风机转速,实现低噪音、低损耗。

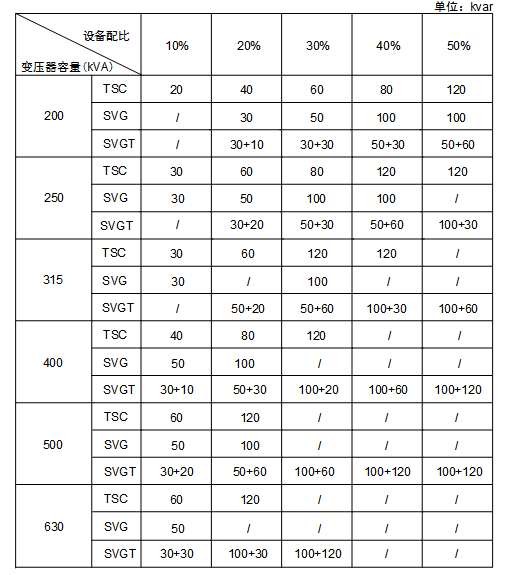

技术参数:


电能质量综合治理产品

电能质量综合治理产品



(5). 中线安防保护器(SNP)

       中线安防保护器以并联的方式接入配电箱内,通过实时检测系统中的零序电流分量,再通过控制器发出PWM脉冲驱动IGBT工作,产生系统所需补偿的零序电流注入到配电系统中,从而消除中线电流,消除火灾隐患,为配电系统的消防安全保驾护航。装置抗干扰性强,噪音极低,体积小、功率密度高,可智能远程控制,并联接入配电系统,具有高稳定性和易维护性。
